DFD & ERD INDOMARET

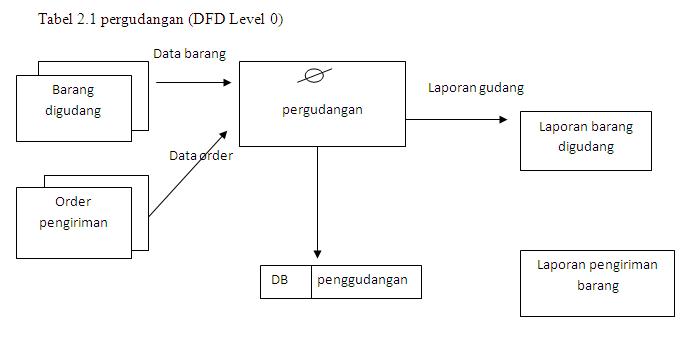

Pada tabel 2.1 DFD level 0 tentang pergudangan menunjukkan bahwa data input yaitu barang yang tersedia digudang dan juga order pengiriman barang.data input tersebut kemudian diubah menjadi laporan seperti barang digudang yang membuat laporan tentang data barang dan order pengiriman barang yang membuat laporan tentang data order,kemudian data /laporan tersebut diproses dan hasilnya berupa laporan gudang untuk dijadikan output.output tersebut adalah laporan barang digudang.kemudian hasil dari proses penggudangan tersebut di simpan di data base.



Pada tabel 2.2 tentang mengecek barang  menunjukkan bahwa data input yaitu data pengiriman barang  dan juga pengiriman barang.data input tersebut kemudian diubah menjadi laporan seperti data pengiriman barang yang membuat laporan tentang data order dan  pengiriman barang yang membuat laporan tentang order penerimaan,kemudian data /laporan tersebut diproses dan hasilnya berupa laporan order untuk dijadikan output.output tersebut adalah laporan apa saja yang sudah dilakukan .kemudian hasil dari proses pengecekan barang tersebut di simpan di data base berupa produk.




Pada tabel 2.3 tentang aturan produk  menunjukkan bahwa data input yaitu data masuknya barang kegudang dan barang cacat/kadaluarsa.data input tersebut kemudian diubah menjadi laporan seperti data masuknya barang kegudang yang membuat laporan tentang data barang dan  barang cacat /kadaluarsa  yang membuat lapaoran tentang laporan barang,kemudian data /laporan tersebut diproses dan hasilnya berupa laporan barang untuk dijadikan output.output tersebut adalah laporan data barang tidak layak jual .kemudian hasil dari proses aturan produk tersebut di simpan di data base berupa laporan gudang.


Pada tabel 2.4 tentang memeriksa laporan  barang  menunjukkan bahwa data input yaitu pemeriksaan pemasukan barang kegudang dan laporan pemasukan barang.data input tersebut kemudian diubah menjadi laporan seperti pemeriksaaan pemasukan barang kegudang yang membuat laporan tentang data barang dan  laporan pemasukan barang yang membuat laporan tentang laporan barang,kemudian data /laporan tersebut diproses dan hasilnya berupa laporan order untuk dijadikan output.output tersebut adalah laporan pengeluaran barang .kemudian hasil dari proses pengecekan barang tersebut di simpan di data base berupa laporan barang.



Pada tabel 2.5 tentang mengecek penerimaan  barang  menunjukkan bahwa data input yaitu jumlah barang dan produk.data input tersebut kemudian diubah menjadi laporan seperti jumlah barang kegudang yang membuat laporan tentang data pengiriman.kemudian laporan tersebut diproses dan hasilnya berupa laporan order untuk dijadikan output.dan output tersebut berupa laporan sisa barang  digudang.kemudian dari hasil proses tersebut disimpan di data base berupa penerimaan barang.


Pada tabel 2.6 tentang mengecek penerimaan  barang  menunjukkan bahwa data input yaitu jumlah barang dan produk.data input tersebut kemudian diubah menjadi laporan seperti jumlah barang kegudang yang membuat laporan tentang data pengiriman.kemudian laporan tersebut diproses dan hasilnya berupa laporan order untuk dijadikan output.dan output tersebut berupa laporan sisa barang  digudang.kemudian dari hasil proses tersebut disimpan di data base berupa penerimaan barang.


Pada tabel 2.7 tentang mengecek pengiriman  barang  menunjukkan bahwa data input yaitu jumlah barang yang akan dikirim.data input tersebut kemudian diubah menjadi laporan seperti jumlah barang jumlah barang yang akan dikirim yang membuat laporan tentang data barang.kemudian laporan tersebut diproses dan hasilnya berupa laporan barang untuk dijadikan output.dan output tersebut berupa laporan barang  dikirim.kemudian dari hasil proses tersebut disimpan di data base berupa pengiriman barang.




Gambar 4.1 Table ERD (Entity Relational Diagram) ini menjelaskan mengenai bagaimana tata aturan hubungan antar table,serta tata cara disimpan secara fisik.

Supervisor bertugas mengawasi para staff yang mengawasi jalannya pendistribusian barang yang telah terjual kepada customer dan barang yang telah masuk dari distributor kedalam gudang produk. Setelah semua barang telah masuk ke dalam gudang supervisor membuat hasil laporan atas sejumlah barang yang telah diterima.

Laporan keluar masuknya barang, meliputi : tanggal barang yang telah masuk ke dalam gudang dan telah terjual kepada konsumen, produk apa saja yang telah diterima dan layak untuk dijual, pengecekan akan tanggak kadaluarsa produk dan kemasan yang tidak cacat, dan jumlah yang telah diterima dari distributor dan barang yang telah dijual untuk konsumen.

Dengan laporan yang telah dibuat dapat dilakukan pengkodean akan jenis masing-masing barang yang telah diterima, dan dapat ditentukan berapa harga barang yang akan dijual untuk konsumen. Setelah itu, menghitung semua produk agar tidak terjadi kecurangan atau pencurian.
